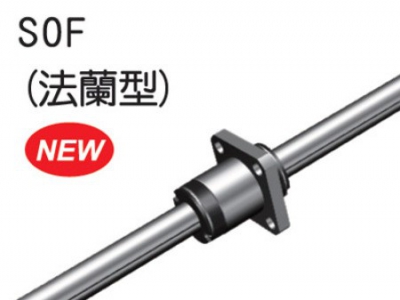

    SOF

    TBI滚珠花键结构: 滚珠花键可分为有法兰型式之SLF及无法兰之SLT 两种型式,因轴径的大小钢珠之接触路径又可分为2排(180°)( SLF/SLT6 ~ 20)和4排(70°)( SLF/SLT25 ~ 50),此外亦提供空心轴供选择使用。花键轴精度:N级(普通级)、H级(高级)、P级(***级);预压等级:P0(无预压)、P1(轻预压)、P2(中预压);花键轴类型:S(实心花键轴)

    1. 详细信息

    TBI滚珠花键结构:

    滚珠花键可分为有法兰型式之SLF及无法兰之SLT 两种型式,因轴径的大小钢珠之接触路径又可分为2排(180°)( SLF/SLT6 ~ 20)和4排(70°)( SLF/SLT25 ~ 50),此外亦提供空心轴供选择使用。



    花键轴精度:N级(普通级)、H级(高级)、P级(***级);

    预压等级:P0(无预压)、P1(轻预压)、P2(中预压);

    花键轴类型:S(实心花键轴)、H(空心花键轴);



    滚珠花键的优点:

    大负荷容量

    滚珠的滚动沟槽采***研磨成型,且采用哥德型40°角接触,因接触角度大,故在径向和扭矩方向都具有很大的负荷容量。



    旋转方向零间隙

    通过采用接触角度为40°的相对2 ~ 4排滚珠列,将花键轴与花键外筒结合,并可透过调整预压方式,使旋转方向的间隙可为零。



    高度灵敏性

    由于钢珠接触点采特殊之设计,除高刚性外更具灵敏性,并可降低能量之浪费。



    高刚性

    由于接触角大,故具有高刚性,并可视情况施加恰当的预压,所以能获得较高的扭矩刚性、力矩刚性。



    装配简单

    由于采用特殊之设计,即使将花键外筒从花键轴脱离,钢珠也不会脱落。故而装配、保养、检查都很容易进行。
